Jakou teplotu snese kabelový kanál?

Kabelové kanály (svody) řady ARC-LAN jsou plnohodnotným kabelovým systémem určeným pro výstavbu vysokorychlostních otevřených sítí, jakož i instalaci modulárních elektroinstalačních produktů na bázi optických systémů a měděných kabelů kategorií : 5e, 6 a 7.

Ruský závod “EKOPLAST” vyrábí kompletní sadu příslušenství a komponentů pro kabelové kanály řady ARC-LAN, což vám umožňuje provádět projekty jakékoli složitosti.

Kabelové kanály řady ARC-LAN, vyrobené v bezvadně lakonickém, ostříleném designu, jsou ideální pro použití v kancelářských interiérech.

Hlavní výhody a výhody kabelových kanálů řady ARC–LAN

• Zvětšená tloušťka stěny kabelových kanálů: ne méně než 2,0 mm. Krabice řady ARC-LAN mají zvýšenou flexibilitu, odolnost proti opotřebení a odolnost proti nárazu – přes 6 J.
• Zvětšená šířka krytu kabelového kanálu (žlabů) – 60 mm.
• Dostupnost kompletní sady příslušenství a komponent pro kabelové kanály řady ARC-LAN.
• Dvě možnosti pro sekce kabelových kanálů: 100 x 40, 100 x 55 mm.
• ARC-LAN je kabelový systém otevřeného typu a umožňuje instalaci různých elektroinstalačních zařízení, standardních 45 x 45 mm (řada LK45).
• Řada ARC-LAN má modulární princip spínání zařízení: instalace podpěr od 1 do 3 sloupků 45 x 45 mm.
• Efektivní výstavba kabelových sítí: průřez kabelových kanálů umožňuje uložit větší počet kabelů do krabic ve srovnání s jinými řadami.
• Odolné vůči UV záření a vyblednutí.

Technické vlastnosti kabelových kanálů řady ARC–LAN

Materiál kabelových kanálů: nehořlavá kompozice na bázi polyvinylchloridu (PVC), bez přísad kadmia.

Barva: bílá (RAL 9016).

Teplota instalace: od –5°С do +60°С.

Provozní teplota: od –25°С do +60°С.

Rázová pevnost při –5°C: ne méně než 6 J podle GOST R IEC 61084-1.

Specifikace: TU 3464-002-56625002-2002.

Stupeň ochrany: IP40.

Klimatický výkon: UHL 4 podle GOST 15543-70 a GOST 15150-69. Pro makroklimatické oblasti s mírným a studeným klimatem.

osvědčení: systém kabelových kanálů je certifikován v souladu s normami a požadavky přijatými v Ruské federaci:

– Federální zákon č. 123-FZ „Technické předpisy o požadavcích na požární bezpečnost“;

– Rosstandart Ruské federace (GOST-R);

– TR EAEU 043/2017.

Instalační návod pro kabelové kanály a řadu příslušenství ARC–LAN

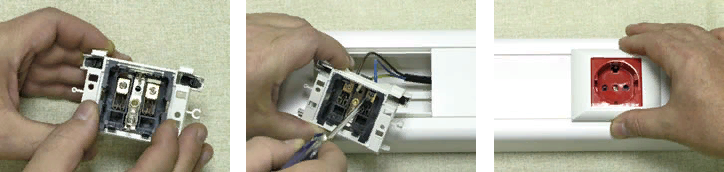

Instalace podpěry na 1 sloupek 45 x 45 mm

1. Je nutné vybrat místo pro instalaci třmenu.
2. Nainstalujte podpěru na zvolené místo na kabelovém kanálu tak, že ji zacvaknete na místo a otočíte „drápy“, abyste ji zajistili o 90°.
3. Dále budete muset připojit kabel k zásuvce a nainstalovat zásuvkový mechanismus do třmenu. Nainstalujte rám na podpěru jedním kliknutím.

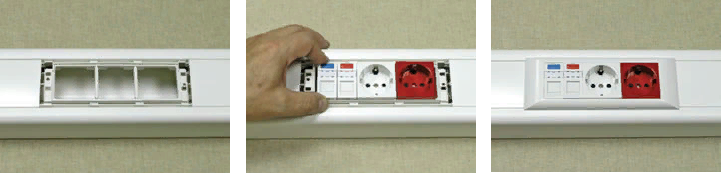

Instalace třmenového třmenu

1. Je nutné vybrat místo pro instalaci třmenu.
2. Nainstalujte podpěru na zvolené místo na kabelovém kanálu tak, že ji zacvaknete na místo a otočíte „drápy“, abyste ji zajistili o 90°.
3. Dále budete muset připojit kabely k zásuvce a nainstalovat mechanismus zásuvky do podpěry. Nainstalujte rám na podpěru jedním kliknutím.

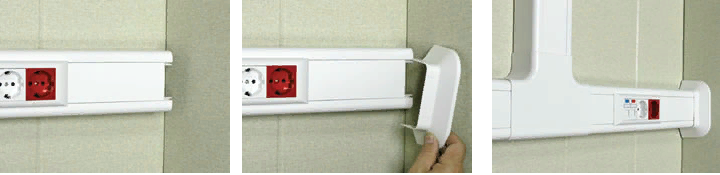

Vstup do zdi/strop

Zacvakněte zajišťovací prvky do vodítek na kabelovém kanálu.

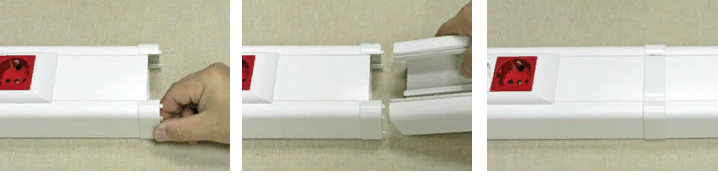

Spojení na tupo

Tupý spoj musí být při montáži vložen do každé následující sekce od konců.

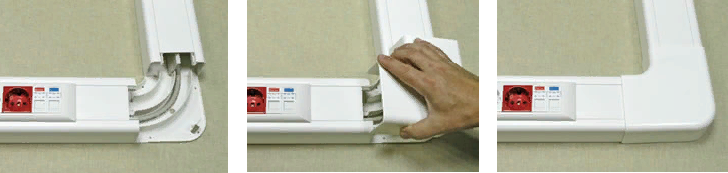

Nastavení plochého rohu

1. Kabelové kanály (kanály) je nutné upevnit na stěnu kolmo k sobě.
2. Dále nainstalujte zadní rohový kryt. Upevňovací prvky musí být překryty na koncové plochy kabelových kanálů (žlabů).
3. Zacvakněte kryt do vodítek na kabelovém kanálu.

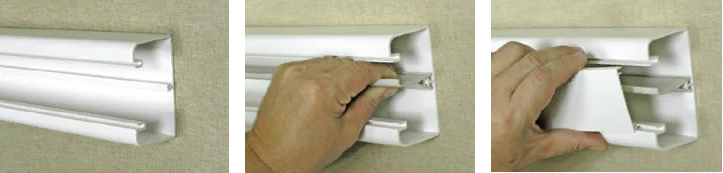

Instalace oddílu

1. Kabelový kanál (krabice) je nutné upevnit na stěnu.
2. Přepážka (oddělovač pro kabely a vodiče) se instaluje do kabelového kanálu zaklapnutím do vodítka, které je umístěno na základně kabelového kanálu.

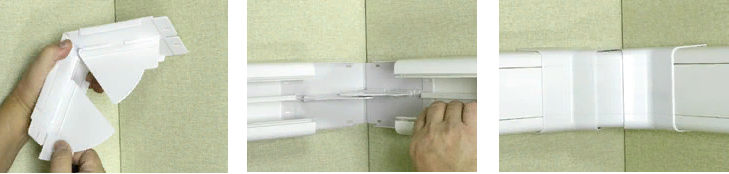

Nastavení vnitřního rohu

1. Kabelový žlab (krabici) je nutné upevnit ve vzdálenosti 140 mm od rohu stěny (doporučujeme jako šablonu použít základnu rohu).
2. Základna rohu musí být instalována tak, aby se upevňovací prvky překrývaly na koncových plochách kabelových kanálů.
3. Kryt musí být zaklapnut do vodítek na kabelovém kanálu.

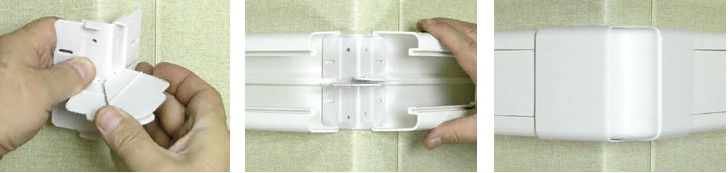

Nastavení vnějšího rohu

1. Kabelový žlab (krabici) je nutné upevnit ve vzdálenosti 140 mm od rohu stěny (doporučujeme jako šablonu použít základnu rohu).
2. Základna rohu musí být instalována tak, aby se upevňovací prvky překrývaly na koncových plochách kabelových kanálů.
3. Kryt musí být zaklapnut do vodítek na kabelovém kanálu.

Video pokyny pro instalaci kabelových kanálů a příslušenství řady ARC–LAN

V našem internetovém obchodě 220.ru si můžete koupit kabelové kanály a příslušenství (komponenty) řady ARC-LAN od ruského výrobce EKOPLAST.

99% produktů máme skladem na našem skladě. Na našem webu si můžete kdykoliv sami objednat. Pokud potřebujete pomoc od technického specialisty, můžete zavolat na čísla uvedená v sekci „Kontakty“ nebo nám poslat požadavek e-mailem. Vyzvednutí je k dispozici, stejně jako rychlé doručení do všech regionů Ruské federace.

Velkoobchodní a maloobchodní prodej. V případě dotazů ohledně slev kontaktujte manažera.

Ceny kabelových kanálů a příslušenství řady ARC-LAN naleznete v našem katalogu.

Autorský materiál. Kopírování celého nebo jeho části je povoleno pouze v případě, že existuje aktivní (klikací) odkaz na tuto stránku a zdroj je uveden: „site 220.ru“.

• Podzimní pokles cen v naší prodejně elektro
• Spínače s bílým podsvícením LK Studio
• Snížené náklady na dopravu
• Nový! Flexibilní dvouplášťové ventilační trubky pro vzduchotechnické potrubí jsou již skladem na našem skladě!
• Rozšíření sortimentu v internetovém obchodě 220.ru. Produkty CHINT jsou k dispozici na našem skladě!

V minulé recenzi jsme mluvili o připojení elektrických vodičů. Dnes si povíme, jak a čím je správně izolovat a jak vyčistit elektrické rozvody.

Přečtěte si článek: jak izolovat elektrické vodiče a jak vyčistit elektrické rozvody.

Klasikou izolačního žánru jsou modré izolační pásky z PVC a izolační pásky z bavlněné tkaniny, které téměř vždy najdete v „lékárničce“ domácího řemeslníka a v tašce na nářadí elektrikáře. Slouží k elektrické izolaci vodičů a chrání před náhodným dotykem s holými vodiči.

Jak vybrat elektrickou pásku

Dnes není elektrická páska o nic méně relevantní než dříve. Je pravda, že elektrická páska z PVC je nyní nejen modrá – může mít různé barvy: pomáhá to označovat vodiče, abyste se nepletli, kam vést který drát. Izolační páska z PVC je elastická, má nejlepší těsnící vlastnosti, nebojí se vlhkosti, je vhodná pro práci a „neproniká“ napětím do 5 kV. Nevýhody – nízká odolnost vůči vysokým a nízkým teplotám: v chladu se „opaluje“ a ztrácí lepivost, při zahřívání měkne a začíná se tavit. Nemělo by se používat, pokud je pravděpodobné, že provozní teplota stoupne nad 70 °C. Vysoce kvalitní látková pogumovaná elektropáska snadno odolá teplotám až 100°C. Propouští ale vlhkost, takže není vhodný pro venkovní použití, pouze do suchých místností.

Látková izolační páska je ideální volbou pro stroje a mechanismy, kde je možné zahřívání drátů a teplotní změny. Je velmi vhodný pro sestavování vodičů do svazků při opravách automobilu nebo elektrického nářadí. Látková páska s oboustrannou lepicí vrstvou pevně přilne. A při zahřátí pryžový povlak některých typů izolačních pásek vulkanizuje a vytváří kolem svazku tvrdý obal odolný proti znečištění olejem, který si zachovává své vlastnosti i při nízkých teplotách.

Odolnost vůči vlhkosti jakékoli elektrické pásky – dokonce i vysoce kvalitní, profesionální – je však relativním fenoménem: ve venkovním dešti nemá místo. Pro spolehlivou izolaci drátových spojů a zajištění jejich těsnosti je lepší použít jiné typy elektrické izolace, jako je smršťovací bužírka.

Jak vybrat smršťovací bužírky

Teplem smrštitelné (nebo teplem smrštitelné – to je méně obvyklé, ale správnější) trubice (často se pro označení používá zkratka ZDE) jsou trubice vyrobené z polymerních materiálů, které se mohou při zahřátí na teplotu 100-120 několikrát smrštit. °C Oblasti použití sahají od mikroelektroniky po izolaci a ochranu proti vlhkosti spojů napájecích kabelů pracujících v agresivním prostředí. Rozsah provozních teplot je mnohem širší než u elektrické pásky: od -50 do +125 °C. Existují také trubky, na jejichž vnitřní straně je nanesena adhezivní vrstva, která se při zahřátí roztaví, zateče do všech dutin a je pevně přilepena, čímž vytvoří elastický, vzduchotěsný a velmi pevný spoj.

Teplem smrštitelné bužírky se vyrábí v různých barvách, lze je tedy použít i pro značení. Pro domácí elektroinstalace se používají trubky o tloušťce stěny 1 mm, které lze zahřívat běžným zapalovačem.

Pro složitější úkoly (například připojení podzemních silových kabelů nebo topných kabelů) – silnostěnné trubky s lepicí vrstvou. Jeho rovnoměrný ohřev je zajištěn horkovzdušnou pistolí nebo plynovým hořákem. Snad jedinou nevýhodou HERE oproti elektropásce je nutnost mít vždy po ruce celou sadu trubiček různých průměrů. Například trubky malého průměru se používají k izolaci drátových spojů. Velké umožňují vytvořit dodatečný ochranný plášť pro sestavu kabelu. Při stlačení musí být průměr trubky alespoň o 10% menší než průměr kabelu – jinak se spoj uvolní a trubice se sklouzne.

V popisech zde mohou výrobci uvádět kompresní poměr (například 2:1 nebo 4:1 – čím více, tím spolehlivější). Je však pohodlnější navigovat, když katalog uvádí průměr trubky před a po smrštění. Například 3,2/1,6 mm.

Co je důležité vědět o zvlnění elektroinstalace

Ohebná pouzdra potrubí jsou navržena tak, aby byla elektroinstalace esteticky příjemnější a úhlednější, aby se zbavila spleti kabelů a nízkonapěťových vodičů jejich shromažďováním do svazků a chránila je před vlhkostí a mechanickým poškozením. Elektroinstalační zvlnění jsou žádané jak v soukromé příměstské výstavbě, tak pro elektroinstalaci v bytech. V závislosti na materiálu výroby mohou mít zvlnění různé fyzikální vlastnosti a oblasti použití.

Bílé nebo šedé vlnité polyvinylchloridové (PVC) trubky – produkty třídy „levněji se sehnat nedají“. Jsou však křehké, nemají rádi dlouhý kontakt se zemní vlhkostí a na ulici jsou „nepohodlné“. Vlivem denního světla takové vlnky stárnou a začínají se drolit jako skořápky. A to nejen na slunečné straně, ale i na straně stínu, kam dopadá i odražené ultrafialové záření. Ideální „pracoviště“ pro PVC zvlnění u vás doma je v tloušťce monolitického betonu, podlahového potěru, pod vrstvou omítky v drážkách cihel a pórobetonových stěn. Zde v roli „trvalého bednění“ pro kabelové kanály bude chatrné zvlnění sloužit téměř navždy. Pokud jsou kabely položeny otevřeně v místnostech, neuškodí ani zvlnění. Stejně jako ochrana: nepodpoří hoření, ale i malý náhodný plamen jej okamžitě roztaví.

S černou a oranžovou vlnité trubky vyrobené z nízkotlakého polyetylenu (HDPE) – všechno je naopak. Odolávají vysokému mechanickému zatížení a jsou odolné vůči slunečnímu ultrafialovému záření. Lze je použít jak pro podzemní instalaci, tak pro venkovní rozvody, ale i přes působivý vzhled nejsou vhodné pro instalaci do kabelovodů a otevřenou instalaci rozvodů v domě. Takové zvlnění, i když samozhášecí, jsou hořlavé a během požáru mohou plameny podél nich „cestovat“ z místnosti do místnosti. Při nákupu vlnitých trubek nezapomeňte na komponenty pro jeho instalaci: upevňovací spony, spojovací a vstupní spojky nylonových kabelů pro stahování.

Kabelovody a montážní krabice

Kabelové kanály se používají k „sbalení“ jednotlivých kabelů, kabelových svazků a vodičů s otevřeným elektrickým vedením, protože ne každého z nás inspiruje pohled na vodiče různých velikostí podél stěn. Kabelové kanály mohou mít různé průřezy, tvary a způsoby instalace (samořeznými šrouby do stěny, montážními sponami, lepicí vrstvou). Nejdůležitější je, že kabelové kanály nelze zcela zaplnit dráty a kabely. Provozní řád pro elektroinstalace (PUE) umožňuje, aby potrubí nebo kabelový kanál bylo vyplněno kabely maximálně ze 40 %.
