Poloměr ohybu kabelu. Přípustné tažné síly a minimální poloměry ohybu kabelů.

Moderní trh je přesycen velkým množstvím společností nabízejících služby pro instalaci slaboproudých sítí. Z nějakého důvodu si mnoho zákazníků myslí, že jde o jednoduchý a intuitivní úkol. A ve skutečnosti není žádný rozdíl v pokládání elektrických a slaboproudých síťových kabelů.

Jaké chyby dělají neodborní montéři a jaké to má důsledky pro majitele sítě? Prozradíme vám základní pravidla pro instalaci SCS.

1. Zásoba kabelů v serverovně

Začněme od telekomunikační skříně. Do serverové skříně zpravidla přichází velké množství kabelů a není vhodné s nimi pracovat v malé místnosti. Instalatéři se proto snaží ponechat minimální nutné množství kabelu pro odizolování. V praxi, jak se firma vyvíjí, se rozvaděče v serverovně posouvají, posouvají a je nutné ve skříni ponechat rezervu kabelu pro jeho případný pohyb. Kolik kabelu by mělo být ponecháno v rezervě a kde by měl být umístěn? Při standardní výšce skříně 1,9-2 metry lze do skříně uložit až 4 metry náhradního kabelu bez jakýchkoli osmiček nebo kroužků ve standardních vertikálních organizérech kabelů. Pokud možná přenosová vzdálenost přesahuje 2 výšky skříně, pak lze ve spodní části rozvaděče navinout rezervu kabelu. Svinutí musí být provedeno ve formě osmičky nebo prstence. Doufám, že si každý pamatuje ze školního kurzu fyziky, co je indukčnost a jak se vyrábí. Kabel proto musí být položen ve velkých smyčkách při dodržení minimálního parametru ohybu kabelu.

2. Minimální poloměr ohybu kabelu

Minimální poloměr ohybu kabelu je parametr, který závisí na kategorii kabelu a jeho typu.

GOST R 53246-2008 „Informační technologie (IT). Systémy strukturovaných kabelů. Návrh hlavních komponent systému. Obecné požadavky“ stanoví následující poloměry ohybu pro kabely horizontálních a kmenových subsystémů:
pro 4-párové kabely založené na nestíněných kroucených párových vodičích (UTP)
ne méně než 4 vnější průměry kabelu v provozu;
minimálně 8 vnějších průměrů kabelů během instalace;

pro 4-párové kabely založené na stíněných kroucených párových vodičích (FTP, ScTP, SFTP)
ne méně než 8 vnější průměry kabelu v provozu;
minimálně 10 vnějších průměrů kabelů během instalace;

Pokud se podíváte do katalogu ITK 2016, můžete vidět následující údaje o parametru minimálního poloměru ohybu:
Pro kabely LAN kategorie 6A a 7 S/FTP 4 páry (SOLID) je minimální poloměr ohybu 20 vnějších průměrů kabel.
Pro kabely LAN kategorie 6 U/UTP a F/UTP 4 páry (SOLID) a 5E U/UTP a F/UTP 4 páry (SOLID) je minimální poloměr ohybu 10 vnějších průměrů kabel.
pro LAN kabel s vícežilovou kategorií 5E a 6 U/UTP 4 páry (PATCH) je 4 vnější průměry kabel.

Aktuální katalog stejného výrobce pro moderní kabely uvádí:
poloměr ohybu při instalaci ne menší než 10 vnějších průměrů kabely;
poloměr ohybu při instalaci ne menší než 8 vnějších průměrů kabel.

Nemůžeme říci, zda je to způsobeno použitím nových materiálů, nebo jen chybou.
Informace vycházejí z údajů o kabelových výrobcích z katalogu společnosti ITK.

3. Účel SOLID a PATCH kabelů.

Nyní jsme se plynule dostali ke třetímu důležitému parametru neboli dovolené chybě. Co je SOLID a PATCH? Jaké jsou rozdíly a k čemu se používá?
Kabely s označením SOLID mají pevný měděný nebo hliníkový poměděný vodič a používají se pro pokládání hlavních vedení a kabelů NÁPLAST mají vícežilový vodič.

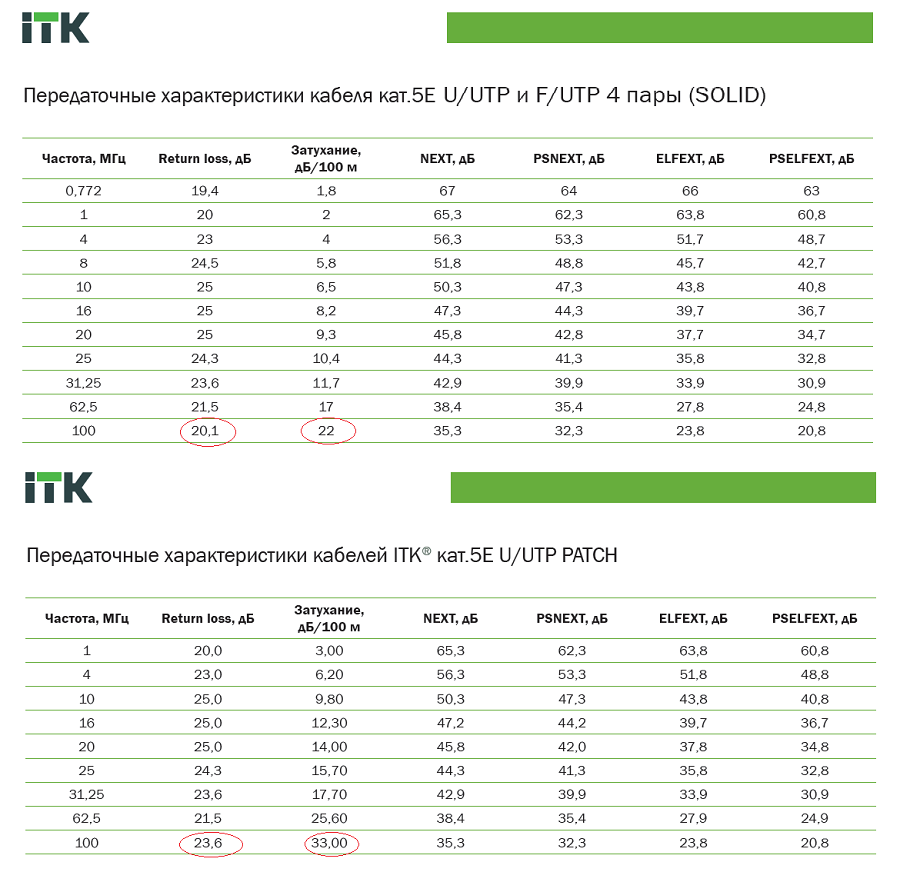

Pokud se podíváte na parametry kabelu, uvidíte, že hlavní rozdíly jsou v parametrech Ztráta zpětného toku (dB) a Útlum, dB/100 m Pokud je rozdíl pro parametr Ztráta 3.5 dB. ve prospěch SOLID kabelu je rozdíl u parametru Útlum již 10 dB.

Nabízí se legitimní otázka: proč vůbec potřebujeme PATCH kabely, když jsou mnohem horší než SOLID kabely? A zde si musíme pamatovat na parametr – minimální poloměr ohybu, který pro PATCH kabely je pouze 4 vnější průměry kabel. To je mimořádně výhodné při pokládání kabelů do kabelových organizérů a proto se z nich vyrábí propojovací kabely pro přepínání v telekomunikačních skříních.
Z tohoto důvodu nedoporučujeme vyrábět propojovací kabely z PEVNÝCH kabelů sami.

4. Tahání FTP a UTP kabelů. Pokládání. Označení.

Při instalaci SCS jsou kabely vedeny skrz stěny, příčky a stropy v kovových pouzdrech. Objímka je kus tenkostěnné ocelové trubky, která na jedné straně chrání kabelový svazek před poškozením při tahání a na druhé straně splňuje požadavky na požární bezpečnost. Právě při protahování kabelu objímkami, PVC vlnitými trubkami nebo při vytahování do výšky je kabel velmi často vystaven nadměrným nárazům. Maximální povolená tažná síla 100-110 N (10,1-11,2 kg) je důležitou charakteristikou kabelu a parametrem, který montéři nesmí překročit. Zvýšené zatížení během instalace kabelu vede ke změnám geometrie kroucené dvoulinky a zhoršení charakteristik sítě. Poškození kabelu během instalace je nejčastější příčinou přeslechů mezi páry (NEXT), zvýšených ztrát zpětného toku (Return loss) a útlumu (Attenuation).

Pro zachování charakteristik UTP kabelu je důležité také správné vázání kabelu při vertikálním pokládání (alespoň 70 cm), použití vodítek a omezovačů poloměru ohybu. A estetiky lze dosáhnout pomocí kabelového hřebenu.

Předběžné označení kabelů během instalace vám umožní vyhnout se zdlouhavému procesu testování kabelů. Provádí se speciálním fixem. Finální značení lze provést pomocí filmové tiskárny.

Poloměr ohybu kabelu | Návrh napájecího zdroje

29 ledna 2013 k-igor

Je nepravděpodobné, že by začínající designér přemýšlel o poloměru ohybu kabelů. V tomto článku bych chtěl upozornit na takovou charakteristiku kabelu, jako je přípustný nebo minimální poloměr ohybu. V některých případech může být tento parametr kritický.

Poloměr ohybu kabelu

Ve většině případů tato charakteristika kabelu nestojí za pozornost, ale nemělo by se na ni zapomínat.

Na obrázku je R poloměr vnitřní křivky ohybu kabelu, Dn je vnější průměr kabelu Ve standardním projektu A5-92 (Pokládání kabelů s napětím do 35 kV ve výkopech. Vydání 1) můžete. viz následující tabulka:

Typ kabelu	Skupina kabelů	Minimální poloměr ohybu R, mm
Napájení	Kabely s impregnovanou papírovou izolací a s papírovou izolací impregnovanou bezodtokovou kompozicí: – vícežilové v olověném plášti;	15Dn
	– jednožilové v hliníkovém nebo olověném plášti a vícežilové v hliníkovém plášti.	25Dn
	Kabely s plastovou izolací a hliníkovým pláštěm	15Dn
	Kabely s plastovou a pryžovou izolací: – jednožilové;	10Dn
	– vícejádrový.	7,5Dn
Řízení	Kabely opláštěné olovem	10Dn
	Pancéřované kabely s olověným pláštěm	12Dn
	Kabely opláštěné pryží a polyvinylchloridovým pláštěm	10Dn
	Kabely v pryžovém a polyvinylchloridovém plášti, bez pancéřování	6Dn

Zde jsou uvedeny minimální poloměry silových a ovládacích kabelů pro instalaci. Poloměr ohybu kabelu závisí na jeho provedení, tzn. izolace, pancéřování, počet jader.

U malých průřezů byste neměli ani přemýšlet o tom, jaký má kabel poloměr ohybu. Například pětižilový hliníkový kabel AVVGng-5×120 má poloměr ohybu 34 cm. Dokážete si představit, jaký bude poloměr ohybu u jednožilového kabelu o průřezu 500 mm2? Na výkrese jej můžeme otočit pod úhlem 90 stupňů, ale ve skutečnosti bude poloměr ohybu tohoto kabelu asi 0,8m.

Aby na nás montéři méně mysleli, je nutné ve fázi návrhu zajistit správné položení kabelů velkých průřezů s ohledem na jejich poloměry ohybu.

Zkontrolujte poloměr ohybu kabelu v katalogu výrobce kabelu.

Doporučuji vám přečíst:

Rádius – Ohyb – Kabel

Poloměr ohybu kabelu by neměl přesáhnout 750 mm. Položení kabelové trasy od energetických jednotek k elektrostatickému odlučovači by mělo být provedeno v souladu s technickými specifikacemi. [1]

Poloměr ohybu kabelů se smí rovnat: 15násobku vnějšího průměru kabelů v olověných a PVC pláštích; 10násobek vnějšího průměru kabelů s pryžovým pláštěm. [2]

Poloměry ohybu kabelů při pokládce a instalaci musí být minimálně: 10 průměrů kabelu u nepancéřovaných kabelů s olověným pláštěm; 12 průměrů kabelů pro pancéřované kabely s olověným pláštěm; 7 průměrů kabelu pro zbytek. [3]

Poloměr ohybu kabelu musí být alespoň deset průměrů kabelu. Instalace spojovacích a odbočných spojek na kabely ve výbušných zařízeních je zakázána. [4]

Poloměr ohybu kabelu v zatáčkách v trase musí být minimálně 15-25násobek jeho průměru v závislosti na izolačním materiálu, plášti a provedení jádra. Aby nedocházelo k odkapávání impregnační směsi, neměl by rozdíl hladin mezi nejvyšším a nejnižším bodem kabelové trasy s impregnovanou papírovou izolací přesáhnout 5 – 25 m v závislosti na napětí. [5]

Poloměr ohybu kabelu v zatáčkách v trase musí být minimálně 15-25násobek jeho průměru v závislosti na izolaci a materiálu pláště. Rozdíl úrovní mezi nejvyšším a nejnižším bodem pokládky kabelů s papírovou izolací by neměl přesáhnout 25 m, aby se zabránilo stékání impregnační směsi. [6]

Poloměry ohybu kabelů by měly být brány v souladu s požadavky předpisů pro daný kabel a poloměry závitů potrubí by měly být od 1 5 do 3 0 průměrů potrubí. Vzdálenost mezi osami potrubí v kanálu je rovna 1 5 2 průměrům. [7]

Poloměr ohybu kabelu při instalaci musí být minimálně 10 D. Přípustný průměr ohybu kabelu na bubnu pro kladení kabelů musí být minimálně 25 D. Zatížení kabelu není větší než 215 A v rozsahu přijatých okolní teploty. Vodivá jádra kabelu GRE (obr. 6 – 4) jsou stočena podle provedení typu III podle GOST 1956 – 70 v jednom směru. Zemnící vodiče o průřezu 6 mm2 jsou stočeny z pramenů skládajících se z 11 – 12 vodičů o průměru 0 32 mm a zemnící vodiče o průřezu 10 mm2 jsou stočeny z pramenů o 13 – 15 vodičích o průměru 0 37 mm. Prameny jsou stočeny do jádra kolem lavsanového výztužného jádra se stoupáním ne větším než 10 D. Kabel využívá jedno pomocné jádro stejného průřezu jako hlavní a výztužné prameny lavsanových závitů. Na hlavním a pomocném vodiči o průřezu 10 mm2 je nanesena pryžová izolace typu RTI-1 o tloušťce 2 0 mm, o průřezu 16 a 25 mm2 – 2 2 mm. Na výztužné prameny je nanesena vrstva pryže typu RShN-1 o tloušťce 0 8 mm bez omezujících tolerancí. Tři stíněné hlavní a jeden pomocný vodič jsou krouceny kolem zemnicího vodiče v krocích nejvýše 8 O. [8]

Poloměry ohybu kabelů musí být stejné: pro ovládací a silové kabely s pryžovou, polyvinylchloridovou a polyetylenovou izolací v olověném, pryžovém nebo polyvinylchloridovém plášti v pancéřovaném provedení – 10 vnějších průměrů a v nepancéřovaném provedení – 6 vnějších průměrů; pro ovládací a silové vícežilové kabely s impregnovanou papírovou izolací v olověném nebo hliníkovém plášti, v pancéřovaném i nepancéřovém provedení – 15 vnějších průměrů. [9]

Poloměr ohybu kabelů SRG, VRG a NRG musí být nejméně desetinásobkem vnějšího průměru kabelu. [12]

Poloměr ohybu kabelů je také normalizován. [13]

Trasa je vyznačena tak, aby poloměr ohybu kabelů ASRG, AVRG a ANRG byl minimálně deset vnějších průměrů. Upevňovací body jsou označeny tak, aby vzdálenost mezi nimi při vodorovné a svislé pokládce nepřesáhla 500 mm. Je nutné, aby přípojné body kabelu na odbočných krabicích, průchodech a zařízeních byly od nich odděleny 60 – 100 mm, v závislosti na vnějším průměru kabelu nebo drátu. [14]

Při pokládce je třeba vzít v úvahu určité poloměry ohybu kabelů, aby nedošlo k poškození ochranných plášťů. U silových a ovládacích kabelů s impregnovanou papírovou izolací v olověném nebo hliníkovém plášti, pancéřovaných i nepancéřovaných, musí být poloměr ohybu minimálně 15násobek vnějšího průměru kabelu. [15]

Stránky: 1 2 3 4

Poloměr ohybu kabelu (maximální hodnota) – JSC “SI”

Poloměr ohybu kabelu (maximální hodnota)

Minimální hodnotu poloměru ohybu určuje výrobce kabelu, aby určil nejmenší ohyb, který kabel vydrží. Ohýbání vláken nad doporučené limity může mít za následek zvýšený útlum vláken v těchto bodech. Někdy narovnání kabelu zlepší výkon, ale je nejlepší kabel nezauzlovat. Stejně jako pevnost v tahu existují dvě hodnoty spojené s instalací a dlouhodobým poloměrem ohybu. Ohyb při instalaci je opět vyšší. To je hodnota, kterou kabel vydrží určitou dobu při zatížení při instalaci.

Jakmile je kabel nainstalován a napětí je odstraněno, lze kabel ve skutečnosti ohnout na menší poloměr. Tyto hodnoty budou opět záviset na velikosti kabelu, vedení a zamýšlené aplikaci. Zde jsou některé běžné chyby zpracování, které způsobují, že kabely překračují svůj poloměr ohybu. Jednou z nejčastějších chyb je protahování kabelu potrubím s příliš malým poloměrem ohybu. Kromě toho by se kabel nikdy neměl nadměrně ohýbat při průchodu žlaby, mezi sekcemi žlabu nebo při přechodech mezi místy.

Kabely by měly být srolovány, aby se zabránilo ostrým ohybům nebo rohům. Kabely z optických vláken jsou navrženy pro větší flexibilitu ve skříních nebo pracovních prostorách. Bohužel je často lákavé ohýbat kabely těsně přes rohy, aby se kabely umístily blíže k zařízení. Ohýbání kabelu přes rohy, ostré nebo ne, může způsobit vážné snížení výkonu kabelu.

Je bezpodmínečně nutné, aby byla přijata opatření, která zabrání těsnému sbalení kabelů za účelem jejich umístění za zdmi. Kabely nesmí být zauzlované nebo zkroucené.

Poloměr – vnitřní oblouk – ohyb – jádro – kabel

Poloměr křivky vnitřního ohybu žil kabelu při jejich řezání a spojování nesmí být menší než desetinásobek průměru jádra s papírovou izolací a trojnásobek průměru jádra s pryžovou izolací. [1]

Poloměry křivky vnitřního ohybu žil kabelů při provádění kabelových koncovek musí mít ve vztahu k danému průměru žil násobek ne menší, než je uvedeno v normách nebo technických specifikacích pro odpovídající značky kabelů. [2]

Poloměry křivky vnitřního ohybu žil kabelů při provádění kabelových koncovek musí mít násobek minimálně 10 ve vztahu k průměru žil – u kabelových žil s papírovou izolací a 3 – s pryžovou izolací. [5]

Poloměry křivky vnitřního ohybu žil kabelu při provádění kabelových koncovek musí být ve vztahu k průměru žil násobkem minimálně 10 mm – u kabelových žil s papírovou izolací – 3 mm – s pryžovou izolací. [6]

Poloměry křivky vnitřního ohybu žil kabelu musí mít násobek minimálně 10 vzhledem k danému průměru žil u žil s papírovou a plastovou izolací a menší než 3 u žil s pryžovou izolací. [10]

Poloměry křivky vnitřního ohybu žil kabelů při řezání kabelů ve vztahu k průměru žil kabelů musí mít násobek minimálně 10 pro duše kabelů s papírovou izolací a minimálně 3 pro duše kabelů s pryžovou izolací. Každé kabelové vedení musí mít své číslo a název podle plánu kabelové sítě. [15]

minimální poloměr ohybu (lanka) je. Jaký je minimální poloměr ohybu (kabel)?

minimální poloměr ohybu (kabel)

minimální poloměr ohybu –

8.2.2 Minimální poloměr ohybu Nutnost dodržení minimálního poloměru ohybu kabelu založeného na kroucené dvojici vodičů je způsobena tím, že při ostrých ohybech dochází k deformaci párů uvnitř kabelu a homogenitě symetrického přenosu. médium je narušeno. To vede především k vážným změnám v takovém parametru, jako je NEXT. Následné narovnání ohybu nemusí nejen obnovit tvar páru, ale také vést k ještě horším výsledkům Poloměry ohybu kabelů horizontálního a kmenového subsystému by neměly být menší než: – 4 vnější průměry kabelu pro 4. -párové kabely založené na nestíněných kroucených párových vodičích (UTP) v provozním stavu – 8 vnějších průměrů kabelů pro 4párové kabely založené na nestíněných kroucených párových vodičích (UTP) v; instalační proces – 8 vnějších průměrů kabelů pro 4-párové kabely na bázi stíněných kroucených párů vodičů (FTP, ScTP, SFTP) v provozním stavu – 10 vnějších průměrů kabelů pro 4-párové kabely na bázi stíněných kroucených vodičů (FTP, ScTP; , SFTP) při instalaci – 10 vnějších průměrů kabelů pro vícepárové kabely založené na kroucených párech vodičů v provozním stavu;- 15 vnějších průměrů kabelů pro vícepárové kabely na bázi kroucených párů při instalaci – 25 mm pro vnitřní optické kabely s počtem vláken 2 a 4 v provozu – 50 mm pro vnitřní optické kabely s počtem vláken 2; a 4 během instalace – 10 vnějších průměrů kabelů pro optické kabely pro vnitřní použití s počtem vláken větším než 4 v provozu; průměry kabelů pro optické kabely pro vnitřní použití s počtem vláken větším než 15 při instalaci – 4 vnějších průměrů kabelu pro optické kabely pro venkovní použití v provozu – 10 vnějších průměrů kabelu pro optické kabely; pro venkovní použití při instalaci Pokud jsou požadavky výrobce na minimální poloměr ohybu konkrétního kabelu přísnější než ty, které jsou uvedeny výše, musí být splněny, aby se zabránilo natahování, ostrým ohybům a kroucení musí být použity speciální prostředky a zařízení, jako jsou horizontální a vertikální vodítka, zařízení, která regulují délku. Zároveň musí být zajištěn rychlý a snadný přístup ke šňůrám pro provádění změn spínacího systému a identifikaci spojů. Doporučuje se zachovat poloměr ohybu spínacích a hardwarových kabelů (šňůr) za provozu minimálně: – 20 vnější průměry kabelu – pro 4-párové šňůry založené na nestíněných a stíněných kroucených párových vodičích – 4 mm – pro šňůry z optických vláken Pro dodržení těchto pravidel se doporučuje použití speciálně navržených pro tyto účely prostředky, zařízení a zařízení [GOST R 25-53246].
