Regulace otáček asynchronního elektromotoru

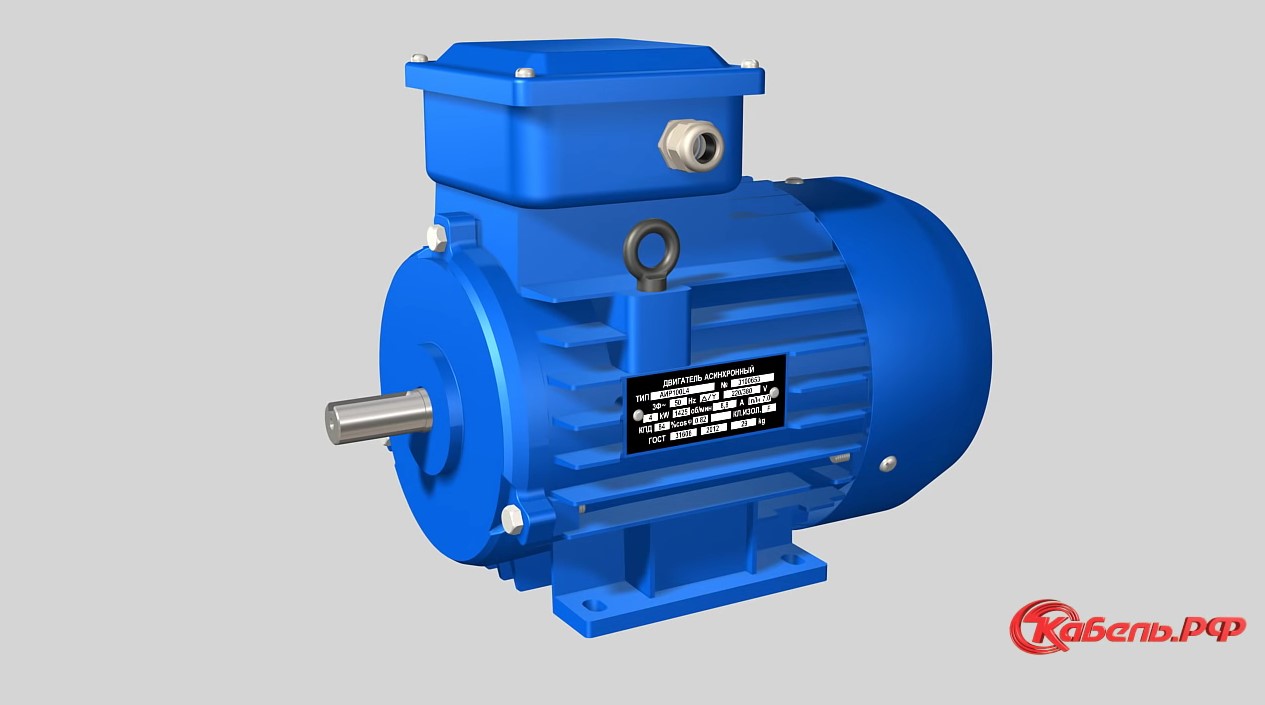

Obrázek 1. Indukční motor Asynchronní motor (obrázek 1) má stacionární část nazývanou stator a rotační část nazývanou rotor. Magnetické pole se vytváří ve vinutí umístěném ve statoru. Tato konstrukce elektromotoru umožňuje různými způsoby regulovat jeho frekvenci otáčení.
Hlavní technické vlastnosti zohledněné při změně rychlosti otáčení
Při regulaci rychlosti otáčení asynchronních elektromotorů je třeba vzít v úvahu několik základních technických ukazatelů, které významně ovlivňují činnost motorů.
- Regulační rozsah D, tedy mez, do které je možné měnit rychlost otáčení. Tato charakteristika se vypočítá jako poměr minimální a maximální rychlosti otáčení.
- Plynulost regulace je dána minimálním skokem v rychlosti otáčení elektromotoru při přechodu z jedné mechanické charakteristiky na druhou.
- Směr změny otáček motoru (tzv. kontrolní zóna). Jmenovité provozní podmínky určují přirozené mechanické vlastnosti motoru. Po provedení procesu regulace otáček se tyto charakteristiky (napětí a frekvence napájecí sítě) začnou měnit. Výsledkem jsou umělé vlastnosti, které jsou obvykle nižší než přirozené.
Existuje několik způsobů, jak regulovat rychlost elektromotoru:
Regulace rychlosti otáčení změnou frekvence napájecí sítě
Regulace rychlosti otáčení změnou frekvence v napájecí síti je považována za jeden z nejekonomičtějších způsobů řízení, který umožňuje dosáhnout vynikajících mechanických vlastností elektrického pohonu. Při změně frekvence napájecí sítě se mění i frekvence rotace magnetického pole.
Ke konverzi standardní síťové frekvence, která je 50 Hz, dochází díky napájení. Současně se změnou frekvence dochází i ke změně napětí, která je nezbytná pro zajištění vysoké tuhosti mechanických charakteristik.
Regulace rychlosti otáčení umožňuje dosáhnout různých provozních režimů elektromotoru:
- s konstantním točivým momentem;
- s točivým momentem, který je úměrný druhé mocnině frekvence;
- s konstantním výkonem hřídele.
Jako zdroj energie pro regulaci lze použít rotační měniče elektrických strojů a také statické měniče frekvence, které pracují na polovodičových součástkách komerčně vyráběných průmyslem.
Nepochybnou výhodou frekvenční regulace je možnost plynule upravovat rychlost otáčení v obou směrech od přirozené charakteristiky. Při regulaci je dosaženo vysoké tuhosti a vynikající přetížitelnosti.
Ovládání rychlosti změnou počtu pólů
Regulace rychlosti otáčení změnou počtu pólů nastává změnou rychlosti otáčení magnetického pole statoru. Frekvence napájecí sítě zůstává nezměněna, přičemž se mění frekvence rotace magnetického pole a otáčky rotoru. Liší se nepřímo s počtem pólů. Například počet pólů je 2, 4, 6, 8, pak otáčky motoru při změně jejich počtu budou 3000, 1500, 1000, 750 ot./min.
Motory, které zajišťují spínání většího počtu pólových párů, mají obvykle rotor nakrátko s vinutím. Díky tomuto rotoru může motor pracovat bez dalších přepojování v okruhu.
Změna rychlosti otáčení připojením rotoru s reostatem k obvodu
Dalším způsobem změny otáček motoru je zařazení rotoru s reostatem do okruhu. Tato metoda má značné omezení, protože ji lze použít pouze u motorů s vinutým rotorem. Poskytuje plynulou změnu rychlosti otáčení ve velmi širokém rozsahu. Nevýhodou jsou velké energetické ztráty v regulačním reostatu.
Změna směru otáčení
Změnu směru otáčení motoru lze provést změnou směru otáčení magnetického pole, které je vytvářeno vinutím statoru. Změnu směru otáčení lze dosáhnout změnou řádu střídání proudu ve fázích vinutí statoru.
