Schéma zapojení spínače

Všechny spínače a přepínače, které dnes existují, fungují za jediným účelem – zapnout (uzavření elektrického obvodu) nebo vypnout elektřinu (rozpojit elektrický obvod).

Schéma zapojení spínače však nemůže být stejné pro všechny situace a typy zařízení. Různé spínače a přepínače jsou určeny pro otevřenou (nástěnnou) a skrytou montáž. Spínače montované na povrch mají montážní základnu, která je připevněna ke stěně. Dále je k této základně připevněn samotný spínač. Přístroje pro skrytou instalaci jsou dodávány s distančními úchyty, pomocí kterých se upevňují v montážní krabici.

Existují výklopné spínače, otočné spínače, jedno- a dvoutlačítkové spínače, s různým počtem kláves a také spínače se šňůrkou. Nejpoužívanějšími přepínači jsou nyní jednoklíčové (s podsvícením), dvouklíčové a průchozí přepínače, proto má smysl nejprve zvážit jejich elektroinstalační schémata. Každá skříň má své vlastní schéma zapojení spínače.

Jednoklíčové spínače

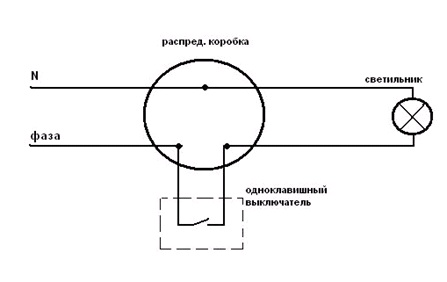

Obrázek 1. Schéma zapojení jednoklíčového spínače Schéma zapojení jednoklíčového spínače je v zásadě poměrně jednoduché. Pro připojení lampy nebo jedné skupiny lamp s výkonem do 2 kW budete potřebovat nejjednodušší jednoklíčový spínač. Jeho úkolem je přerušit a uzavřít obvod. Fáze musí být přerušena tak, aby po úplném vypnutí lampy byla do ní dodávána pouze nula. To je důležité pro zajištění elektrické bezpečnosti prostor. Pro připojení lampy podle tohoto schématu budete potřebovat kabel VVG 2×1,5 (obrázek 1).

Dvoudílný spínač

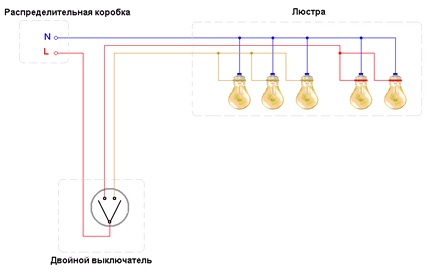

Obrázek 2. Schéma zapojení dvouklíčového spínače Pro připojení dvou skupin osvětlení najednou, schopných pracovat nezávisle na sobě, nebo jednoho kombinovaného světla jsou zapotřebí dvouklíčové spínače. To znamená, že některé žárovky fungují, zatímco jiné ne, nebo fungují všechny. Schéma zapojení dvouklíčového spínače se v zásadě příliš neliší od schématu jednoklíčového spínače a zlomí se pouze fázový vodič.

Tyto vypínače mohou být velmi užitečné v místnostech s velkým množstvím svítidel. Je důležité vědět, že existuje velké množství lustrů s několika žárovkami, které lze ovládat pouze jedním jednoklíčovým spínačem. V tomto případě vám žádné schéma zapojení dvouklíčového vypínače nepomůže, pokud tedy nemusíte rozebrat a trochu předělat obvod samotného svítidla. Chcete-li připojit lustr pomocí tohoto schématu, budete potřebovat kabel VVG 3×1,5 (obrázek 2).

Přes vypínač

Obrázek 3. Schéma zapojení průchozího spínače Hlavní rozdíl mezi běžným spínačem a průchozím spínačem je v tom, že schéma zapojení průchozího spínače je složitější. Jeho konstrukce obsahuje přepínací kontakt, který umožňuje přepínání mezi svorkami.

Hlavní výhodou průchozích spínačů je možnost zapnout/vypnout lampu nebo skupinu lamp ze dvou bodů.

Dvouklíčové průchozí spínače mají uvnitř dva přepínací kontakty a svým provedením představují dva zcela nezávislé jednoklíčové průchozí spínače. Vizuálně není možné rozlišit průchozí spínač od běžného, ​​ale stále je to možné: označení průchozího spínače označuje obvod 6, zatímco běžný spínač označuje obvod 1.

A ačkoli je schéma připojení průchozího spínače poněkud komplikované, po vstupu do místnosti a zapnutí osvětlení jej můžete vypnout z jiné části místnosti.

Pro připojení osvětlení pomocí jednoklíčového průchozího spínače budete potřebovat kabel VVG 3×1,5 (obrázek 3).

Osvětlené spínače

Obrázek 4. Zapojení vypínače s podsvícením Některé typy vypínačů jsou vybaveny podsvícením. Malá žárovka je zapojena do série přes přídavný odpor. Musí být připojen takto: jeden z vodičů je přišroubován k hlavní svorce spínače a druhý ke zbývající svorce spínače – to je celé schéma zapojení spínače s podsvícením.

Podsvícení bude aktivní pouze tehdy, když je spínač v poloze otevřeného obvodu. Je důležité si uvědomit, že tento typ osvětlení funguje skvěle s žárovkami, ale nedoporučuje se jej používat s energeticky úspornými žárovkami, protože světlo může začít „blikat“, i když je obvod přerušený.

Chcete ušetřit čas?

Svěřte výběr produktů profesionálům

Specialisté Kabel.RF® vědí o tomto produktu vše a kompetentně vám poradí s výběrem s ohledem na technické požadavky a pomohou zajistit včasnou dodávku

Odeslat poptávku na výběr produktu

Pošlete žádost emailem

Odpovězte do 15 minut

Zapojení průchozího spínače: schéma pro ovládání ze dvou bodů

Jedná se o celkem jednoduché schéma, které by nemělo vyvolávat zbytečné otázky. Od schématu připojení konvenčního spínače se liší ve dvou nuancích.

1. Samotný design vypínače. Nemá neutrální polohu “Vypnuto”. – směruje elektrický proud buď na jednu ze svých svorek nebo na druhou. Přesměrováním elektrického proudu se uzavře nebo otevře jedno z možných provozních schémat tohoto systému a osvětlovací zařízení se vypne, když jsou dva průchozí spínače v různých polohách.
2. Počet vodičů zapojených do instalace průchozího spínače. Pokud jsou ve schématu zapojení konvenčního jednoduchého spínače zapojeny pouze dva vodiče, které představují otevřenou fázi, pak v případě průchozího spínače jsou ke každému z nich dodávány tři vodiče, z nichž dva jsou ve skutečnosti propojky mezi dvěma pochodovými výhybkami. Třetí pro jednu z nich je napájení fáze a pro druhou – fázový výstup směřující do lampy.

Jak připojit schéma průchozího přepínače

Na rozdíl od principiálního diagramu, který nevyvolává otázky, v praxi jsou věci trochu složitější. Většinu lidí klame přítomnost dalšího prvku v tomto obvodu – spojovací skříňky. Pokud nainstalujete elektrické rozvody podle všech pravidel, pak se ho nelze nijak zbavit. Princip přepínání lze pochopit poměrně jednoduchým způsobem – vizuálně prezentované schéma připojení průchozího spínače je třeba roztrhnout na dvě části (každý drát přesně na polovinu) a znovu překroutit pomocí elektrické pásky. Zde je to vše o vaší představivosti – pokud ji dokážete správně rozbít, budete schopni sestavit takovou elektroinstalaci bez ohledu na umístění jejích prvků.

Zapojení schématu průchozího spínače

Okruh ovládání světla ze tří míst: propojení tří průchozích spínačů

Schéma ovládání osvětlení ze tří různých míst se příliš neliší od předchozího řešení otázky, jak připojit průchozí spínač? Rozdíl mezi nimi je přítomnost třetího zařízení, které se designem liší od typických hlavních vypínačů. Toto zařízení se nazývá „křížový spínač“ a umožňuje používat k ovládání světla tři okruhy najednou. Může sloužit jako průchozí zařízení, aniž by ovlivňovalo činnost dalších dvou hlavních vypínačů a zároveň samostatně uzavírat a rozepínat okruh osvětlení bez ohledu na další dva vypínače.

Na rozdíl od průchozí výhybky má toto zařízení ne tři, ale pět připojovacích svorek – dvě z nich slouží pro spojení s první průchozí výhybkou, další dvě s druhým pochodovým zařízením a pátá je průchozí. Právě díky ní je možné svítilnu ovládat ze tří míst – zpravidla se jednoduše připojí propojkou na třetí svorku zařízení.

Instalace schématu průchozího spínače

Dvouklíčový průchozí spínač: ovládání dvou skupin svítidel z více míst

Než začnete řešit problém připojení dvouklíčového průchozího přepínače, musíte nejprve pochopit jeho konstrukci. V podstatě se jedná o dva jednoduché průchozí spínače instalované v jednom krytu. Jakmile pochopíte tuto nuanci, můžete snadno zjistit, jak ji připojit. Provádí se stejným způsobem jako instalace běžného jednoklíčového průchozího spínače, s výjimkou dvou bodů.

První spínač, respektive jeho dvě stejné části, jsou napájeny elektřinou jedním vodičem (dvě vývody jeho různých částí jsou k sobě jednoduše propojeny propojkou). Na druhém spínači, ze kterého je připojeno osvětlovací zařízení, napájí každá z výstupních fází své vlastní osvětlovací zařízení.

Připojení dvouklíčového průchozího spínače

Schéma zapojení pro dvouklíčový průchozí spínač

Shrneme-li vše výše uvedené, můžeme dospět k závěru, že ovládáním průchozích a křížových spínačů s různým počtem kláves je možné sestavit poměrně složité obvody, které umožňují ovládat osvětlení z potřebného počtu míst – pomocí a velké, může jich být mnoho. Další věcí je proveditelnost takových schémat. V běžném životě je zpravidla vše omezeno maximálně na tři kontrolní místa. Zřídka, ale přesto je potřeba zapínat a vypínat světla ze čtyř nebo dokonce pěti míst. Ale o to nejde – jde o to, že po zvládnutí jednoduchého jednoklíčového průchozího přepínače a principu jeho instalace můžete tato zařízení snadno ovládat a vytvářet libovolné obvody, které vám vyhovují.

Autor článku Alexander Kulikov
