Oblíbené produkty ze sekce Konektory, adaptéry:

od 672,00 Р

od 343,20 Р

od 100,80 Р

od společnosti 1 650,00 Р

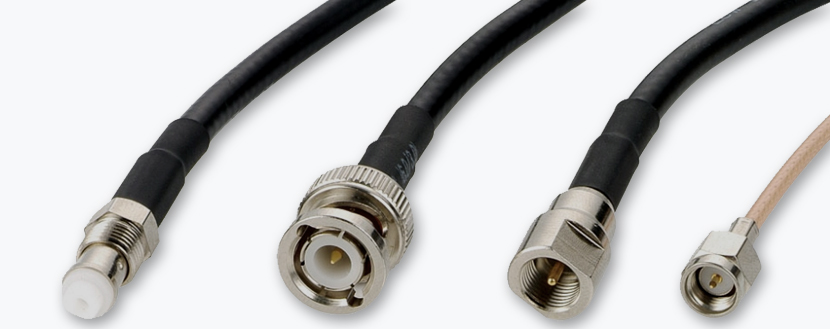

Koaxiální a F konektory

Konektory jsou zařízení určená k vytvoření rozebíratelného elektrického spojení mezi vodiči jejich mechanickým spojením. Na rozdíl od stálých spojů jejich použití zajišťuje vícenásobné rychlé připojení/odpojení kabelů bez změny tvaru kontaktního objemu.

Pro RF konektory platí následující požadavky:

provozní frekvenční rozsah (horní mezní frekvence);
vlnový odpor – 50 Ohm nebo 100 Ohm. Je určena geometrií konektoru, to znamená poměrem mezi průměrem vodiče signálu a vnitřním průměrem stínění, jakož i dielektrickou konstantou materiálu mezi nimi (polystyren, polyethylen, fluoroplast atd.). );
kontaktní odpor – mechanické spojení vodičů nemůže jinak než narušit homogenitu přenosového média televizních signálů. Je však důležité hodnotit nejen ohmický, přechodový odpor kontaktů, ale také přesnost přizpůsobení vlnových impedancí televizních konektorů a kabelů. V opačném případě jsou možné odrazy signálu v místě připojení, což vede ke vzniku stojatého vlnění, které je hodnoceno úrovní zpětných ztrát;
přípustné napětí a proud;
Rozměry;
klimatické provozní podmínky (nejslibnější v tomto ohledu jsou v současnosti kompresní konektory, které poskytují nejlepší těsnění).

Důležitou vlastností konektorů je jejich vyrobitelnost a rychlost instalace (při zajištění spolehlivosti připojení). Pájení nahradily čistě mechanické technologické operace, jako je omotávání a krimpování konektoru na kabelu.

To lze ilustrovat na příkladu TV konektorů typu F.

F-konektory

Připojení nástrojové části (obvykle zásuvka, zásuvka nebo zásuvka – běžně nazývaná „matka“) a kabelové části (obvykle zástrčka, anténní zástrčka, kolíková část nebo zástrčka samec – běžně nazývané „samec“) se provádí pomocí závitové připojení.

Typicky samec F konektor tvoří vnější část kabelu (až do průměru 7 mm, například typ RG-6), zatímco středový vodič koaxiálního kabelu se používá jako signální kolík.

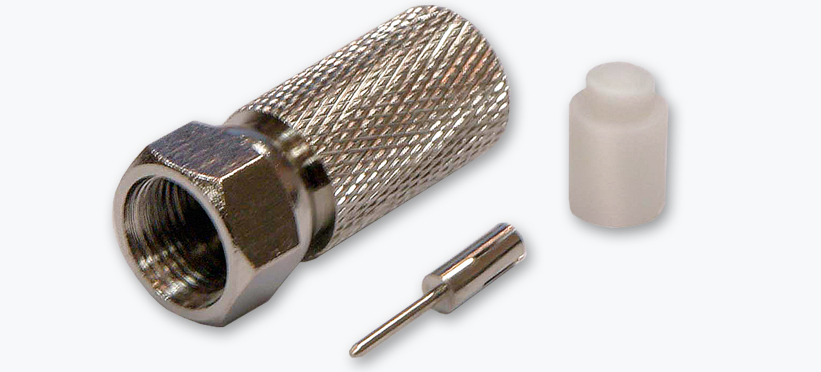

Pro kabely většího průměru, např. typ RG-11, sada obsahuje také dielektrickou podložku a kolíkový nástavec pro centrální jádro.

Podle způsobu upevnění jsou F-konektory 2 typů:

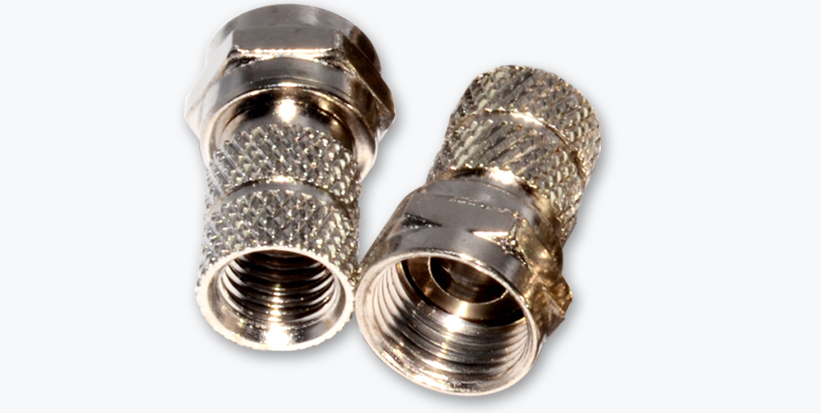

závitové vysokofrekvenční konektory;
krimpování

Výhodou závitových modelů je, že k instalaci nevyžadují speciální nářadí a lze je použít opakovaně.

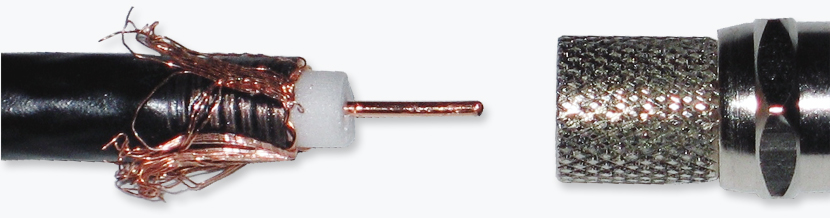

Musíte však pamatovat na to, že pokud je kabel při šroubování zástrčky nesprávně přestřižen, jeho závit může přeříznout stínící oplet. V budoucnu to může negativně ovlivnit kvalitu signálu.

Mezi výhody krimpovacích modelů patří zajištění lepšího kontaktu (díky větší kontaktní ploše mezi TV konektorem a stíněním kabelu). Proces instalace je jednodušší a rychlejší.

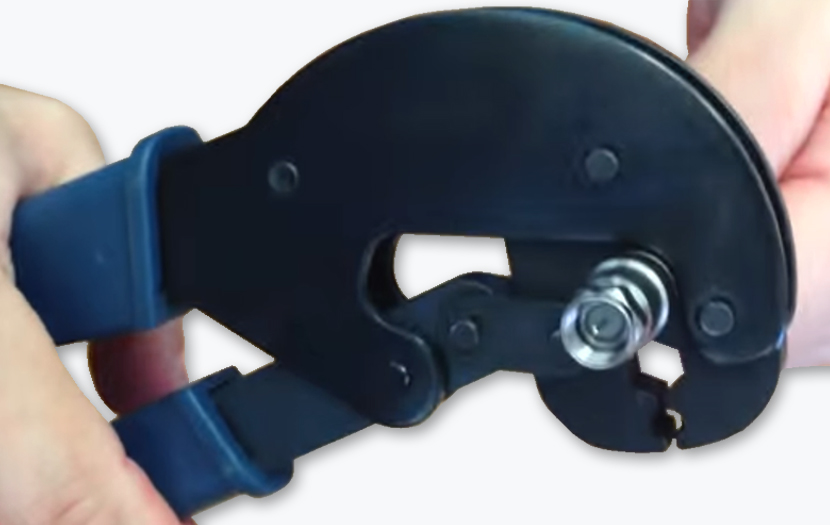

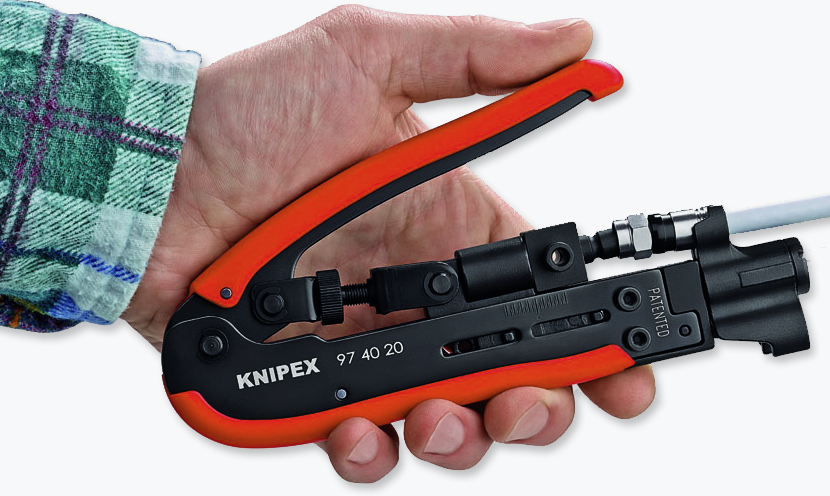

Jednou z nevýhod krimpovacích zástrček je, že konektory tohoto typu jsou jednorázové (na kabel se namontují jednou). K jejich instalaci je nutný krimpovací nástroj.

Adaptéry

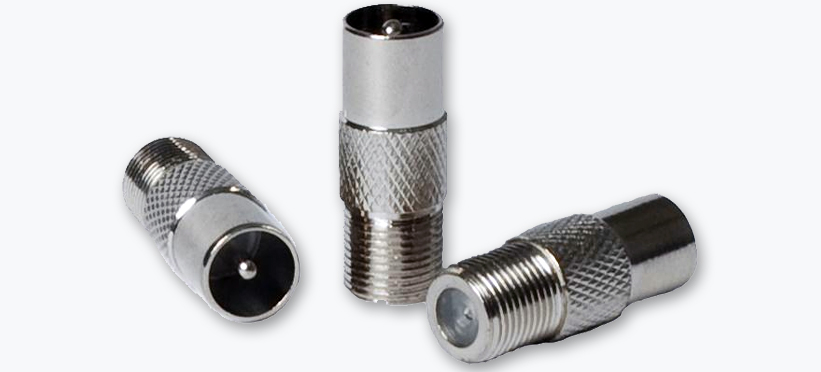

Televizní adaptéry jsou pomocná zařízení (adaptéry), které svou mechanickou montáží umožňují přechod ze závitových koaxiálních konektorů na konektory push-in.

Příklady adaptérů jsou:

adaptér F zásuvka – TV zástrčka;
adaptér F zásuvka – zásuvka TV.

Pro připojení dvou kabelů lze použít adaptér F-female.

KONEKTOR Anténní zástrčka pro autorádio typ 1 REXANT je určena k přenosu rádiového signálu z antény do zásuvky autorádia nebo automobilového televizoru. Anténní zástrčka se na drát montuje pájením. Kovové kontakty s niklovým povlakem zajišťují spolehlivý přenos signálu. Televizní zástrčka na kabelu je nepostradatelným prvkem pro připojení televizního kabelu k autorádiu.

Hodnocení produktu
žádné recenze

Технические характеристики
popis
Recenze (0)

4601004053953
Přenos rádiového signálu
Automobilový průmysl

Hodnocení produktu
žádné recenze

Analogy

Reference: 79159

KONEKTOR Anténní zástrčka pro autorádio typu 3 REXANT slouží k přenosu rádiového signálu z antény nebo zesilovače signálu do autorádia. Tělo konektoru a centrální kontakt jsou vyrobeny z Více .. poniklovaný kov. Anténní zástrčka REXANT zajistí bezproblémový provoz vašeho zařízení.

10.48 ₽ /kus 11.03 ₽ /kus
Reference: 79159

Reference: 79158

KONEKTOR Anténní zástrčka pro autorádio typ 2 REXANT slouží k přenosu rádiového signálu z antény nebo zesilovače signálu do autorádia. Instalace se provádí na vodič bez použití pájení. Pouzdro Více .. Konektor je vyroben z tepelně odolného a odolného plastu a kovové kontakty jsou poniklované. Anténní zástrčka REXANT zajistí bezproblémový provoz vašeho zařízení.

28.49 ₽ /kus 29.99 ₽ /kus
Reference: 79158

Kabel tohoto typu (zobrazit vše)

Reference: 71892

Konektor UTP RJ-45(8P8C), CAT 5e, samosvorný, REXANT je určen pro připojení telekomunikačních zařízení: počítačů, kancelářských ústředen, síťových přepínačů, rozbočovačů, Více .. přepínací panely, routery, patch panely, síťové karty a další zařízení se zásuvkou 8P8C. Umožňuje ruční instalaci kroucených párů kabelů bez použití drahých krimpovacích nástrojů. Instalace se provádí pomocí speciálních svorek/nožů umístěných uvnitř krytu konektoru. Díky modernímu designu je kabel bezpečně upevněn, což eliminuje jeho vypadnutí. Zástrčka je vyrobena z vysoce kvalitního plastu a má pozlacené nože pro zlepšení kontaktu s žilami kabelu. Dodává se v individuálním balení.

Reference: 71892

Reference: 61380

KONEKTOR BNC zástrčka na šroubování s pružinou, kovová PROCONNECT je určena pro připojení koaxiálního kabelu s vlnovým odporem 50 a 75 Ohmů, průměrem do 7 mm, k videokamerám, videorekordérům, Více .. monitory a další elektronická zařízení. BNC konektor (zkratka BNC pro Bayonet Neill Concelman) se šroubem — elektrický konektor s bajonetovým uzamykáním je upevněn na kabelu svorkou pomocí centrálního kontaktního šroubu (centrální jádro — se šroubem, opletení — je krimpováno). Tento způsob upevnění je mnohem jednodušší a rychlejší než pájení, ale jeho spolehlivost a kvalita připojení zůstávají na stejně vysoké úrovni. Kovová krytka s pružinou chrání spoje a zabraňuje ohýbání kabelu v místě připojení ke konektoru. BNC konektor je vyroben z materiálů: pouzdro — poniklovaný zinek; centrální kontakt — mosaz s technickým zlacením; dielektrikum — fluoroplast; krytka s pružinou — kov. Provozní teplota od -40℃ do +110℃. Použití slitiny mědi (bimetal) a niklování zvyšuje odolnost konektoru a umožňuje použití v podmínkách klimatických změn.

Reference: 61380

Reference: 80069

Síťová zástrčka na kabelu slouží k připojení síťového kabelu k zařízení. Zásuvka kabelu se připojuje ke kabelu jakýmkoli vhodným způsobem (kroucením, svorkami, terminály). Má tři kontakty: Více .. nula, fáze a zem, ke kterým je na jedné straně připojen napájecí kabel a na druhé straně je připojen k zařízení.
