Ruský výrobce radiátorů KZTO vyrábí zařízení pro centrální a autonomní topné systémy všech typů. Jedním z aspektů volby je způsob připojení. A to do značné míry závisí na typu a specifikách topného systému.

Hlavní typy topných systémů

Obecná klasifikace topných systémů:

• Podle způsobu přívodu chladicí kapaliny – centrální a autonomní. V centrálních systémech je chladivo dodáváno centrálně (služba bytových a komunálních služeb nebo družstva) a v autonomních systémech cirkuluje v uzavřené smyčce z místního kotelního zařízení.
• Podle způsobu cirkulace chladicí kapaliny – s přirozeným nebo nuceným oběhem. Pro přirozenou cirkulaci je nutné dodržet určité technické podmínky týkající se průřezu a sklonu potrubí, proto se používá pouze v autonomních topných systémech. A v systémech s nuceným oběhem řeší problém speciální čerpadlo.
• Podle typu systému – jednotrubkové, dvoutrubkové. V jednotrubkových systémech jsou topná tělesa zapojena sériově do jedné stoupačky u dvoutrubkových systémů voda vstupuje do radiátorů jednou stoupačkou a výstupní voda je vypouštěna dalšími. To zajišťuje, že všechny radiátory mohou udržovat rovnoměrnou teplotu.

Specifika bočního připojení otopných těles

V tomto případě se připojení provádí ze strany, bez ohledu na to, na které straně. K tomu výrobce vyrábí univerzální radiátory se čtyřmi závitovými otvory (dva na každé straně). To umožňuje zákazníkovi připojit baterie různými způsoby:

• Schéma bočního připojení nahoře-dole. Na jedné straně (vlevo nebo vpravo). Používají se: horní otvor je vstup (přívod) a spodní otvor je výstup (zpátečka). Přednostně se používá na radiátorech do délky 1200 mm.
• Diagonální vzor nahoře-dole. Používají se: vstup je na jedné straně shora, na druhé výstup je zdola. Přednostně se používá u modelů delších než 1200 mm.
• Boční schéma dole-dole. Používají se spodní otvory na obou stranách (vlevo i vpravo). Jedná se o jedno z klasických schémat bočního zapojení, u tohoto schématu však dochází k mírnému snížení tepelného výkonu radiátoru o cca 5 %.

Volné závitové otvory jsou uzavřeny zátkami a lze je použít pro instalaci kohoutků Mayevsky (v horním bodě radiátoru) a jiných typů vodovodních armatur.

Zvažme, v jakých typech topných systémů se nejlépe používají schémata bočního připojení:

• Autonomní systém jakéhokoli typu s jakýmkoli způsobem cirkulace chladicí kapaliny – je vhodné kterékoli z výše uvedených schémat;
• Centrální jednotrubkový systém vytápění – preferujeme boční horní-dolní nebo diagonální uspořádání.
• Centrální dvoutrubkový topný systém – bude stačit kterékoli z výše uvedených schémat.

Specifika spodního připojení otopných těles

U spodního připojení jsou přívodní trubky zpravidla zcela skryty pod dokončovací podlahovou krytinou a pro připojení k radiátoru jsou vyvedeny buď z podlahy, nebo ze stěny. V tomto případě jsou připojovací uzavírací a teplotní regulační ventily a přívodní potrubí téměř nepostřehnutelné. To zlepšuje estetiku výsledku.

Nejčastěji se používá pro spojování specializované armatury s montážní velikostí od středu ke středu 50 mm. V běžné řeči dostaly různá jména: „H-uzel“, „dalekohled“, „kalhoty“. Na otopná tělesa pro dokování s takovými armaturami výrobce instaluje do spodní (spodní) části speciální propojovací trubky s montážní velikostí od středu ke středu 50 mm. Spodní připojovací trubky o průměru 50 mm mohou být umístěny vlevo, vpravo nebo uprostřed radiátoru (středové spodní připojení).

Kromě výše uvedeného existuje rozmístěný (sedlový) typ spodního připojení. V tomto případě jsou spodní upevňovací body rozmístěny k okrajům. Nejčastěji se tato metoda používá pro horizontální modely (s horizontálními sloupci). K připojení slouží jediný uzavírací a regulační ventil.

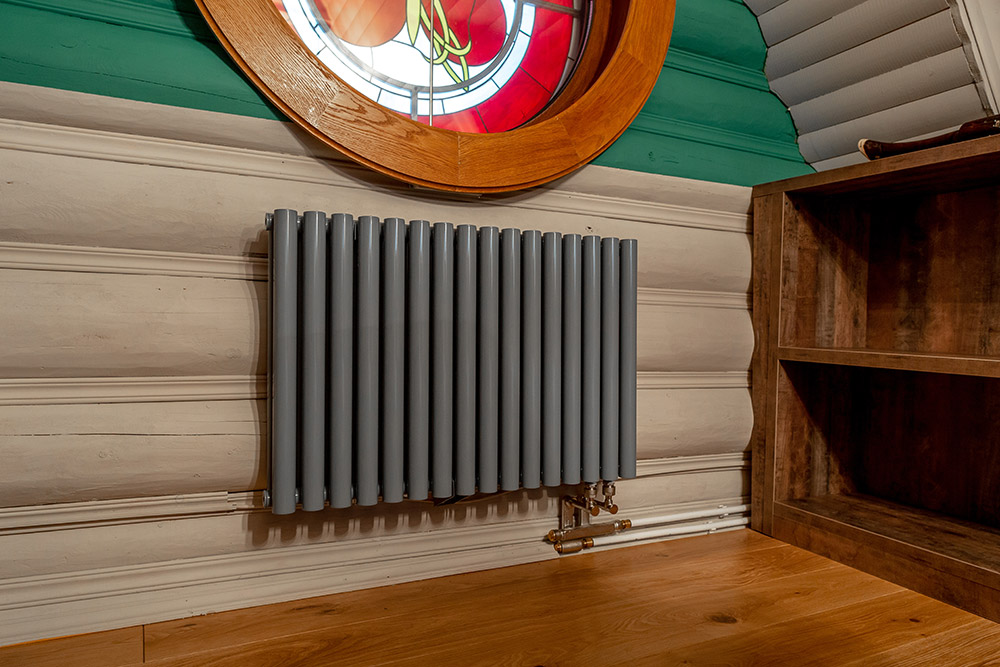

Jako příklad zvažte radiátory Quadrum nebo „Harmony“.

Vnitřní provedení modelů se spodním připojením zajišťuje optimální pohyb chladicí kapaliny chladičem s maximálním přenosem tepla.

Podívejme se na nuance použití tohoto typu připojení v různých typech topných systémů:

• Autonomní systém s přirozenou cirkulací chladicí kapaliny – nejsou použity radiátory se spodním připojením 50 mm. Je možné použít samostatné modely radiátorů s rozmístěným (sedlovým) připojením, například QUADRUM H.
• Autonomní systém s nuceným oběhem chladicí kapaliny, dvoutrubkový – používají se jakékoli modely se spodním připojením.
• Centrální jednotrubkové vytápění – otopná tělesa se spodním připojením je možné použít buď při použití spodních připojovacích šroubení 50 mm s nastavitelným bypassem (speciální spodní připojovací šroubení pro jednotrubkové systémy), nebo při instalaci obtoku na přívodní potrubí co nejblíže k radiátoru s oddáleným sedlovým připojením. V tomto případě by se neměly používat modely s vestavěným termostatickým ventilem, protože jsou určeny pro dvoutrubkové otopné soustavy.
• Centrální dvoutrubkový systém vytápění – kterýkoli z výše uvedených typů bude stačit.

Pokud máte během návrhu pochybnosti o výběru radiátorů na základě způsobu připojení, můžete se zdarma poradit s odborníky společnosti. Stačí uvést prvotní údaje včetně typu systému, vybavení kotle a způsobu cirkulace chladicí kapaliny a bude vám nabídnuto nejefektivnější řešení.

Při pořizování radiátoru vyvstává otázka, kdo jej připojí. Jsou dvě možnosti: proveďte instalaci sami nebo svěřte zapojení odborníkům. Instalace baterie není v zásadě obtížná – stačí vědět jak.

V tomto materiálu se podrobně podíváme na to, jak správně připojit topný radiátor. A zároveň si všimněme důsledků nesprávného připojení topných radiátorů. Stačí prozkoumat sortiment našeho internetového obchodu a zakoupit si radiátor s vhodným instalačním schématem.

Správné připojení radiátoru topení

Připojení topného radiátoru není obtížné, ale musíte znát všechny hlavní body, abyste to udělali správně. Pouze v tomto případě můžeme zaručit, že baterie bude účinně vytápět místnost a poctivě sloužit své zamýšlené době.

Existují různá schémata připojení radiátoru. Je důležité pochopit, který z nich lze použít a v jakém případě a který nebude fungovat. Proto pojďme zjistit, jaké okruhy jsou k dispozici a jak je radiátor připojen v každé konkrétní situaci.

Základní schémata připojení radiátorů

Existují 3 schémata připojení radiátorů:

Přenos tepla baterie závisí na zvoleném obvodu. Abychom pochopili, které připojení topných radiátorů je lepší, podívejme se na každou metodu podrobněji.

Při pohledu do budoucna poznamenáváme, že ocelové radiátory prezentované v našem obchodě (a jakékoli jiné) jsou jednotné pro jakékoli schéma instalace. Všechny modely mají 4 připojovací body: dva dole a dva nahoře. Výrobci poskytují 4 připojovací body: pár dole a nahoře. Proto je způsob připojení zvolen s ohledem na individuální vlastnosti místnosti.

Hmotnost, kg: 71 | Délka, mm: 3000 | Výška, mm: 500 | Připojení: boční | Vytápěná plocha, m²: 65 | Typ deskového radiátoru: 22 | Standardní rozměr ocelového radiátoru, mm: 500×3000

Boční montáž radiátoru

Boční připojení otopných těles se používá především v bytech. Důvod je jednoduchý: v takových domech se stoupačky pokládají vždy od prvního do posledního patra. Proto jsou trubky v každém bytě umístěny na stejném místě. Pokud tedy potřebujete baterii do bytu, kupte si radiátor s bočním připojením.

Pokyny pro připojení radiátoru s bočním připojením jsou následující:

• připojte přívod k potrubí shora;
• připojte zpětné potrubí k potrubí zespodu.

Toto schéma kombinuje estetiku a vysokou účinnost vytápění. Existuje však jedna podmínka: baterie nesmí mít více než 12 sekcí nebo šířku 1000 mm. Výběr takového modelu nebude obtížný, protože náš obchod nabízí sekční radiátory s 3-12 sekcemi.

Diagonální způsob montáže baterie

Toto schéma zapojení topných radiátorů je určeno pro instalaci sekčních radiátorů pro 8-12 komor. Navíc je vhodný pro vytápění velkých ploch.

Taková instalace může také pomoci, pokud je pro topné zařízení přidělen malý výklenek, ale výkon vybraného modelu nestačí na dobré vytápění. Stačí si pořídit hliníkový radiátor vhodné velikosti a vymáčknout z něj maximální přenos tepla.

Správné připojení topného radiátoru podle tohoto schématu se provádí následovně:

• připojte přívod k horní trubce;
• připojte zpětné potrubí ke spodnímu potrubí na druhé straně zařízení.

Toto schéma má dvě nevýhody: nepohodlnou instalaci a neestetický vzhled radiátoru. V bytech se tedy téměř nepoužívá. Pokud se přesto rozhodnete pro takové spojení, pak pro lepší estetiku můžete položit trubky do zdi nebo namontovat falešnou stěnu.

Spodní způsob instalace topných radiátorů

Spodní připojení topného radiátoru se aktivně používá v novostavbách. Pokud vybíráte topné zařízení do bytu v novostavbě, radíme se blíže podívat na vertikální radiátory se spodním připojením.

Otopné těleso se spodním připojením se instaluje následovně: ke každému topnému zařízení je přímo napojeno potrubí z rozvaděče vytápění na chodbě. Zpětné potrubí je skryto v podlaze nebo speciálních boxech.

Posuv pro takové modely je umístěn přibližně ve středu zařízení. Pokud je připojení pravotočivé, pak je napájení vlevo, a pokud je levotočivé, pak je napájeno vpravo.

Pokud potřebujete skrýt potrubí, ke kterému je připojen radiátor topení, spodní připojení je pro tento účel perfektní. Jen mějte na paměti, že spodní připojení topných radiátorů nezaručuje efektivní vytápění, pokud je cirkulace přirozená.

Čtěte také: Zásady správného umístění radiátoru topení

Jak připojit topný radiátor v závislosti na typu systému

Existují 2 typy systémů:

V každém případě se používá jiný způsob připojení s ohledem na konstrukční vlastnosti systému. Jeho typ také ovlivňuje to, jak je chladicí kapalina transportována přes baterie. Záleží také na systému, zda je dodávka a zpátečka autonomní nebo ne. Podívejme se na obě řešení podrobněji.
